论坛有不少Echarts的整合进狐表CS端的帖子，但是都比较乱，也没有解释清楚实现的思路，现在做一下整合。
1首先为什么要用Echarts?
原因就一个字：炫。尤其是在展示产品，或者展示给领导看的时候，炫是一个很重要事情，可以让客户或领导对你第一印象大大提升。

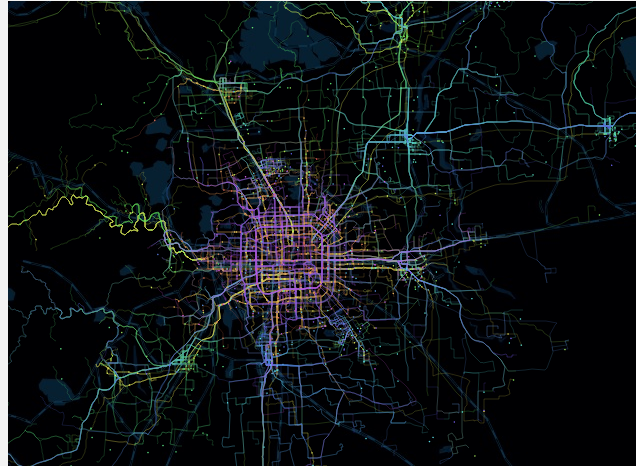

我们快速看看Echarts官方的效果：
https://echarts.apache.org/examples/zh/index.html
2Echarts要知道的前置知识
1Echarts是一个百度开发的图表工具，用的是js代码写的。既然是网页的语言，那就不可避免会出现bs特有的兼容性问题。狐表是cs程序，只要能安装能运行，效果肯定一样。但是bs就会有强力的兼容性问题，非常可能在你的电脑没问题，他的电脑也没问题，偏偏领导的电脑出问题，把你批一顿。所以既然你要上Echarts装逼，那就请做好被雷劈的准备。
2Echarts现在已经迭代到5.x的版本，非常多的新功能特性，已经不兼容IE8。Win7自带的是IE8版本，所以用Echarts前，请一律把你的电脑IE版本升级到IE11，一步跳过IE内核兼容性的问题。如果你非要在IE6、IE9之类的版本折腾兼容性，那我只能说你真的是大神，能看懂调试Echarts的底层代码。狐表的WebBrowser控件，调用的是本机的ie内核，所以只需要升级ie内核即可。（能不能换成谷歌内核？微软的东西你换谷歌内核？可以是可以，只是你的技术有这么厉害吗？当年搜狗浏览器的双核切换技术，可是它一炮而红的看家本领）
3由于该工具是使用js和Jquery的，如果你没有这方面的基础，去w3cschool深造
把这个知识打牢固，不然你很难做功能调整，你看不懂js的对象、数组、回调函数的语法，一片混乱的。我的帖子只能带你入门，要玩好Echarts，你将来还是要回到百度的文档，把方法看懂，才能玩得转！
3 Echarts思路讲解
1Echarts用的是数据+模具的玩法，也就是类似你们用Excel做图表，你们只需要把数据统计好，然后选一种图表，点插入，就会立刻得到一张图表，剩下就是调调参数。
Echarts更加省事，它只需要你懂数据和参数如何写，然后塞进去同一个模具里，就能生成不同类型的图表。你们去官网https://echarts.apache.org/examples/zh/index.html
下载很多案例以后，查看html里的代码时，你会发现一个规律，就是有一大片代码，是完全固定不动的，每次只需要把数据插入，整个炫酷的图表就会立刻出来。
2狐表自身的限制：狐表的WebBrowser控件，默认是调用IE6级别的内核，哪怕你是IE11，估计这是.NET 2.0，也就是当年是IE6版本的缘故，所以我们要记得把狐表这个程序，设置为默认调用IE9版本。（为啥不是IE11？别搞太新，装逼容易被雷劈，高版本的东西它自己本身也会有bug的，还是用经典的好了）
4综合上面的知识，总结思路（精华部分）：
1去官方找一个你想要的图表案例，例如这个：
https://echarts.apache.org/v4/examples/zh/editor.html?c=mix-line-bar
2把左边的参数全部复制，根据你的实际情况改改，替换html里预留的字符串
3把生成的html，拿到狐表的Webbrowser控件展示。
"读取图表参数生成图表的HTML"按钮的代码如下：
'思路:
'1准备好模板要生成的缓存文件夹
'2设置程序默认使用IE9内核
'3把模板html文件内容读取
'4用TextBox的内容替换模板里的关键代码
'5生成一个名字随机不重复的临时html报表结果缓存
'6把html报表结果拿到WebBrowser展示
'准备好缓存目录---
If FileSys.DirectoryExists(ProjectPath & "temp") Then
FileSys.DeleteDirectory(ProjectPath & "temp",2,2)'清空缓存文件夹
End If
FileSys.CreateDirectory(ProjectPath & "temp") '生成缓存要用的文件夹
'准备好缓存目录---
'配置默认IE9,注意修改为主程序名---
Registry.SetValue("HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Internet Explorer\Main\FeatureControl\FEATURE_BROWSER_EMULATION",System.Diagnostics.Process.GetCurrentProcess.ProcessName & ".exe",9999)
'配置默认IE9---
Dim str As String = FileSys.ReadAllText(ProjectPath & "Attachments/web/echarts/Model.html", EnCoding.utf8)
str = str.Replace("//##狐表要替换的js代码##//", e.Form.controls("TextBox1").Text)
Dim file As String = ProjectPath & "temp/" & Rand.NextString(32) & ".html" '随机生成一个名字,为了缓存一个不重复的临时文件
FileSys.WriteAllText(file, str, False, Encoding.utf8) '把替换好html内容写回去
Dim wb As WinForm.WebBrowser = e.Form.Controls("WebBrowser1")
wb.Address = file '把生存的缓存html加载到WebBrowser显示COPY'思路:
'1准备好模板要生成的缓存文件夹
'2设置程序默认使用IE9内核
'3把模板html文件内容读取
'4用TextBox的内容替换模板里的关键代码
'5生成一个名字随机不重复的临时html报表结果缓存
'6把html报表结果拿到WebBrowser展示
'准备好缓存目录---
If FileSys.DirectoryExists(ProjectPath & "temp") Then
FileSys.DeleteDirectory(ProjectPath & "temp",2,2)'清空缓存文件夹
End If
FileSys.CreateDirectory(ProjectPath & "temp") '生成缓存要用的文件夹
'准备好缓存目录---
'配置默认IE9,注意修改为主程序名---
Registry.SetValue("HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Internet Explorer\Main\FeatureControl\FEATURE_BROWSER_EMULATION",System.Diagnostics.Process.GetCurrentProcess.ProcessName & ".exe",9999)
'配置默认IE9---
Dim str As String = FileSys.ReadAllText(ProjectPath & "Attachments/web/echarts/Model.html", EnCoding.utf8)
str = str.Replace("//##狐表要替换的js代码##//", e.Form.controls("TextBox1").Text)
Dim file As String = ProjectPath & "temp/" & Rand.NextString(32) & ".html" '随机生成一个名字,为了缓存一个不重复的临时文件
FileSys.WriteAllText(file, str, False, Encoding.utf8) '把替换好html内容写回去
Dim wb As WinForm.WebBrowser = e.Form.Controls("WebBrowser1")
wb.Address = file '把生存的缓存html加载到WebBrowser显示COPY5其他的问题
1大部分不是太装逼的Echarts图表，拿过来都能用。例如柱状图、折线图、饼图、日历图、雷达图、旭日图
2那些很装逼的，例如3D图，中国地图，基本是找死。不是说狐表实现不了，狐表调用的是IE内核，IE内核能做，狐表肯定能做。只是这些图太装逼，很容易被雷劈，调试和实用都很容易踩到一大堆兼容性问题的坑，自己谨慎考虑。BS的兼容性问题，在bs领域的项目实施的痛点，来感受一下吧。
3有了上述的方法，你是可以准备好自己的数据，替换，就能用自己的报表。有时候你还可以多弄几个模板，把一些固定的参数也先放好在模板里，那每次就不需要拼凑这么多字符串，只需要替换关键的数据字符串即可。
4模板Html里用的js，尽量都下载到本地，再去调用。因为我发现，狐表的WebBrowser在下载外部js的时候，有的电脑会弹窗出提示，给用户的感觉以为是功能报错了。既然我们是cs端，打包升级方便，也就把js集成好，顺便也不用担心外部的js偷偷更新，导致我们本来做好的功能，过段时间出问题。
6常见的报错
1Map报错，原因：map方法是IE10才出现的，ie10以下的版本会不支持。所以为了一步到位解决兼容问题，直接安装最新版的ie11。反正都是升级1次，直接升最新版就好了。
2 $开头的方法未定义。其实它不是为定义，你去看源码就会发现，这里是个jquery的ajax方法，在原来的官方案例里，它是通过ajax，向百度的本地服务器请求了数据，而你本地没有搭建服务器，没有返回json数据给它。
例如这个图表
https://echarts.apache.org/v4/examples/zh/editor.html?c=line-aqi
实际上你可以把这个地址加上Echart的官网，打开去看看它返回了啥json
https://www.echartsjs.com/data/asset/data/aqi-beijing.json
如果你要搞这种图表，请学好js和jquery，百度Echarts的文档方法，还有狐表的json方法，自己改造。
3如果你怀疑是狐表WebBrowser兼容性的问题，你可以把生成的缓存html网页，用普通的ie浏览器打开，看下效果。如果最新版ie11浏览器也打不开，那就是生成的html本来有问题。如果ie能打开，但是狐表报错，建议你论坛发帖问问官方。
4注意一下，win10版本里的ie浏览器，默认内核是Edge，不是IE11，IE11和Edge不是同一个内核！请务必注意。百度经验： win10如何打开ie11浏览器
https://jingyan.baidu.com/article/4e5b3e19e5f12391901e2418.html
5关于从注册表强制设置程序默认IE内核的注册表代码，大家有兴趣可以看下这个博客
https://www.cnblogs.com/zhwl/p/3147832.html
7源码下载
链接：https://pan.baidu.com/s/1GIhTHLXtQ7UaclChob8zKA
提取码：vnkz
